Maquinas seriales rs232.
El propósito de este documento es establecer una serie de pautas que cada una de las partes involucradas debe cumplir, entregando cada una de ellas un producto/servicio testeado.
Cuando es necesario conectar un equipo serial , lo primero que debe realizarse es que el LIS y el proveedor del equipo deben ponerse de acuerdo en el cable rs232 que se va a utilizar.

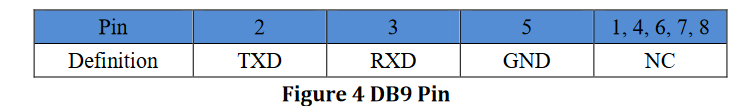

IOLAB usa convertidores rs232 a tcp/ip y los pines de la conexion serial son los siguientes:
Es posible tener handShaking pines 7 y 8.
Manual de la caja de interfase: https://www.pusr.com/download/M0/USR-TCP232-302-User-Manual_V1.0.3.01.pdf
Puestos de acuerdo el proveedor del equipo y el LIS se confecciona el cable ya se por el proveedor o por el LIS.
Labor del TI local.
El TI debe proveer la conexion TCP/IP y testearla. Debe asegurarse que quede la conexión de red y la conexión para el 110 de la caja de interfase.
TI debe conectarse con una laptop en DHCP y ver que ip obtiene. Este dato debe notificarse al LIS para la programación de la interfase.
Es deber del LIS indicar el puerto de conexión. Con este dato , el TI usara cualquier software cliente en su laptop para conectarse a ese puerto.
Tanto el TI como el proveedor del equipo pueden utilizar este utilitario:
https://www.pusr.com/download/M4/USR-TCP232-Test-V1.3.exe.

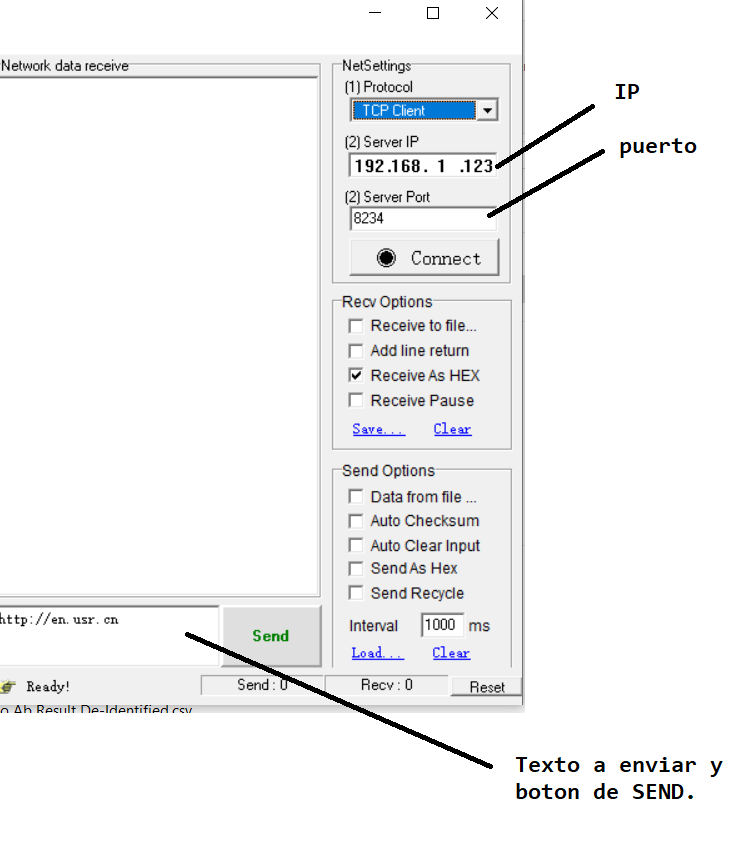

TI solo debe usar la parte derecha del utilitario para comprobar su labor. La pantalla del utilitario es la siguiente :
Al darle conectar en ioanalizer debe salir el conectado y si le da send , la comunicación queda en las bitácoras del sistema. LIS le puede ayudar a confirmar ambos eventos. Conectando y enviando la labor del TI , concluye.
Labor del proveedor del equipo.
Debe garantizar que el puerto serial esta funcional con el cable serial rs232 acordado. Para probar que esta funcional puede utilizar el mismo utilitario arriba linkeado. Para hacer esto ocupa una laptop y un cable rs232 a USB.

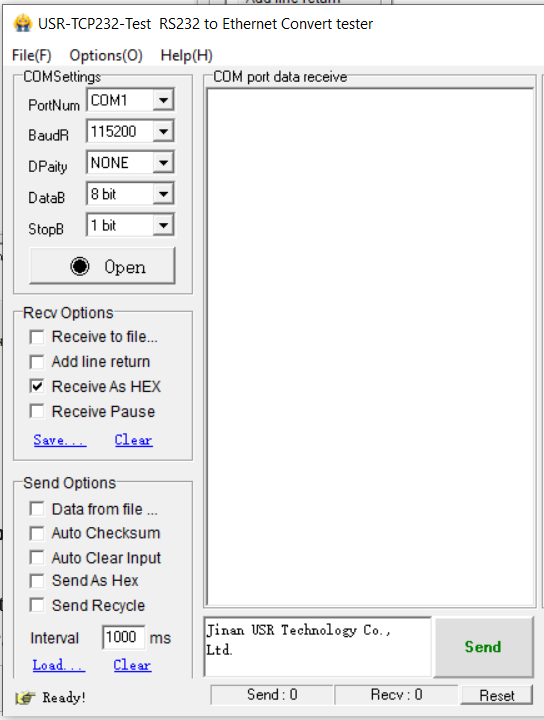

El utilitario en su parte serial se ve así :
Cualquier resultado enviado desde el equipo , en teoría debe ser visto. Con que salga ya concluyo y comprobó su labor.
Labor del LIS.

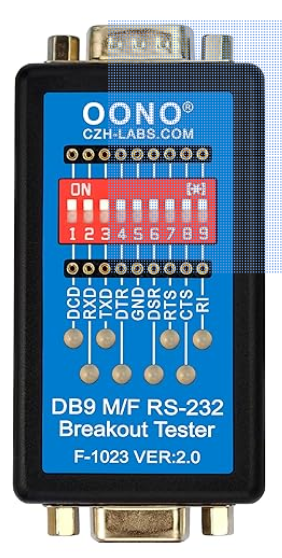

Podemos confeccionar el cable rs232 , si el proveedor del equipo no lo da. Nosotros ponemos la caja de interfase y el serial y procedemos a hacer un test de enviar un resultado. Si no funciona , entonces procedemos a hacer un test de circuito cerrado para garantizar que el cable serial y la caja de interfase funcionan. Para esto usamos una laptop que a traves de un cable rs232 a usb llegue al cable serial , de ahi a la interfase y de ahi a la red tcp/ip. Hasta aquí podemos llegar porque si no funciono significa que cable serial esta malo. Usualmente intentamos un pin testing con este aparato. Incluso vemos si las conexiones de los pines deben ir cruzadas.
